トルクレンチLight

製品情報

トルクレンチLight 概要

トルクレンチLightの使用例

臼歯･隣在歯箇所に効果

安定のバネ特性を持ったPEEK樹脂素材のボディで、軽く耐久性が有り、患者様の口腔内での器具との接触恐れを低減し快適。

15〜８0N･cmまでのトルク計測をカバー

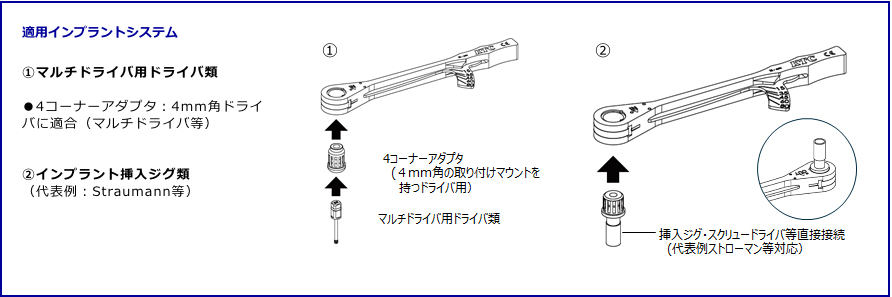

補綴の締結には「マルチドライバ」のドライバを装着可能。
外科での埋入トルク計測時はインプラント埋入ツールのタイプに合わせた、挿入ジグ類(12枚規格：Straumann勘合等)を挿入し、インプラントシステム間で高い互換性有り、最大80Ncmまでのトルク確認が可能。

オーバートルクによる弊害

アバットメントスクリューや技工スクリューの締め付けは規定トルク内で締め付ける必要があります。締め付けトルクがオーバーすると、ネジ山の一部が変形し、本来の強度や性能が得られません。ネジ変形を防ぐためにもオーバートルクによる弊害は避けなければいけません。

規定トルク内で締め付けたスクリュー

オーバートルクで締め付けたスクリュー

使用方法

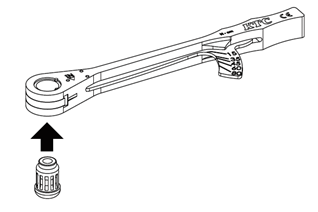

① ボディに４コーナーアダプタを装着する。

※カチッと聞こえる位置までしっかりと差し込むこと。

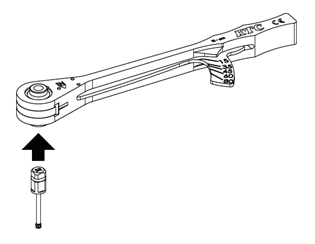

② 4コーナーアダプタに選定したドライバやツール類を装着する。

※適合するツール類はボディに直接接続すること。

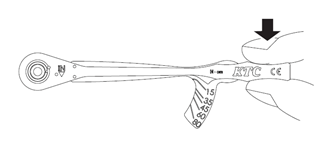

③ 対象物に装着したのち、ボディのレバー部に力をかける。

④ スケールプレートの目盛に三角頂点部が到達した値を目視で読み取る。

製品紹介動画

トルクレンチLight 製品情報

セット内容

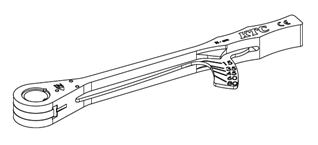

トルクレンチLight
製品名	トルクレンチLight
品番	D581TWL1
ギア枚数	12枚（規格）
トルク範囲	15､35､45､60､80Ncm
外形寸法	98（全長）ｘ18(ヘッド部）ｘ8（厚み）mm
重量	11.5g（4コーナーアダプタ含む）

入組
製品名	4コーナーアダプタ
寸法	12（全長）mm、□4mm（差込）
用途	マルチドライバ用ドライバ類接続時

オプション品

スペア用４コーナーアダプタ

※製品の寸法公差により、サイズは実際の製品とは異なる場合があります。
※仕様は改良のため予告なく変更することがありますので、予めご了承ください。
販売名：トルクレンチLight医療機器届出番号：26B3X10009200001

トルクレンチLightのご使用について

■トルクレンチLightの精度を維持するために―

トルクレンチLightは計測機器です。測定精度を維持するために、取扱いにおいては注意が必要です。使用前に異常がないか点検し、使用中は常に丁寧に扱ってください。使用後は熱水洗浄、オートクレープ滅菌し、個別の滅菌パックにて保管してください。トルクレンチLightは、使用に伴って測定精度に狂いが生じる可能性がありますので、定期的（年1回程度を推奨）に精度確認（必要に応じて調整）をされることをお勧めいたします。また、異常が認められた場合は必ず点検をご依頼下さい。※ご使用に際しては、必ず製品の添付文書をお読み下さい。

■トルクレンチLightの点検サービスについて―

精度確認および必要に応じて調整・不具合箇所の一部部品交換の受付いたします（点検のみ無償）。

購入されましたディーラーまでお問い合わせください。

禁忌・禁止事項

使用目的以外の禁止：歯科治療以外には使用しないこと。

改造の禁止：形態変更や構造変更、改造等はしないこと。

異常時の使用禁止：本製品に劣化や異常が見られた場合は、直ちに使用を中止すること。

注意事項の厳守：本製品の正しい使用のために、使用上の注意を守ること。

トルク関連機器　選び方

タイプ別特徴一覧

製品名	外科用途埋込トルク計測	補綴用途アバットメントスクリューの締結メンテナンス	技工用途技工スクリューの締結	研究用途評価・データ取り	精度レベル	締／緩対応
マルチドライバ	×	◎ 最適なフィットでスクリュー変形防止	〇最適なフィットでスクリュー変形防止	×	―	〇 / △
トルクラチェットレンチプラス	〇スムースなギアで患者負担軽減時間短縮	◎ オーバートルクによる破損、緩み防止	△	〇	◎	〇 / △
トルクトレンチLight	◎	〇	△	△	〇	〇 / 〇
Newton-1	〇デジタル計測で高精度記録	◎ オーバートルクによる破損、緩み防止	△	◎	◎ 微小トルク値の計測可能	〇 / 〇
